Hammer Cable Management

We are starting to see increased incidents of hammer cable failures. We have tried dozens of cable reels for the hammer cable. The cable is very stiff and has significant memory making it very prone to tangling and challenging to wind. If the cable is not carefully untangled and pulled on it can cause the cable to fail. Not as often as the delicate accelerometer cable, but often enough to be of concern. The Cord-A-Way reel used by MLI is difficult to source, is not very durable (jams and breaks is not used properly) and puts a lot of stress on the midpoint of the cable where it hooks. We have tried 3D printing different designs without success.

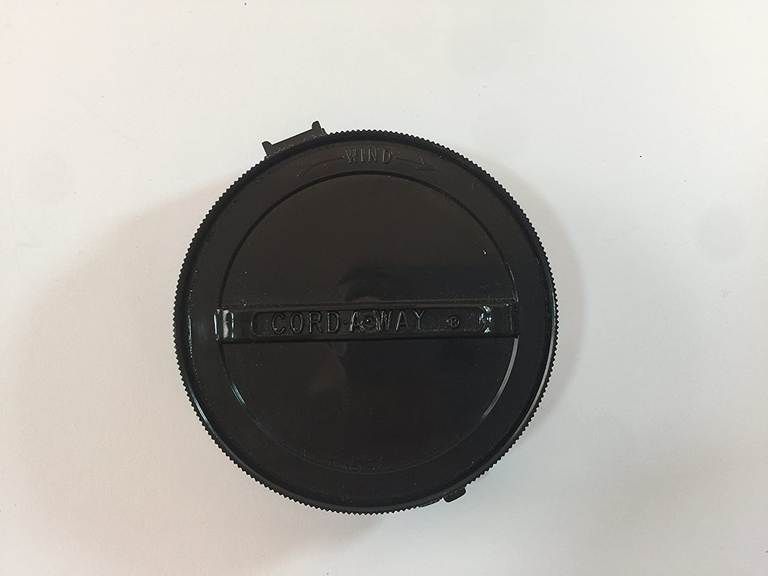

Cordaway

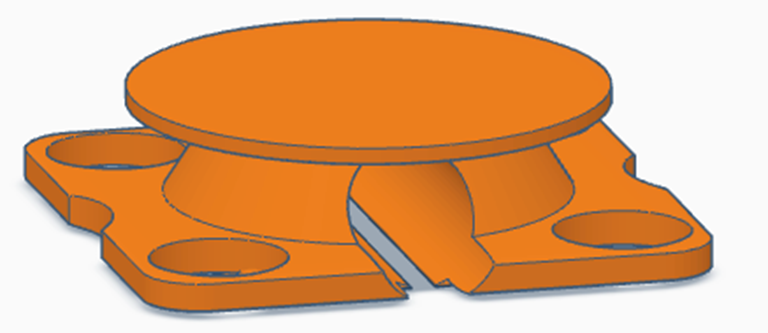

3D Printed Cable Reel

The cable is too stiff to perform the figure eight, over and under technique, as with the accelerometer cable, to prevent tangling. Simply winding the cable around your hand will not uncoil properly. We have shown in our prior training the technique of folding the cable length in half prior to winding. That will work if one is careful to keep the each wind of the coil in front of the halfway loop, but that has proven to be difficult to master. We have come upon a better solution.

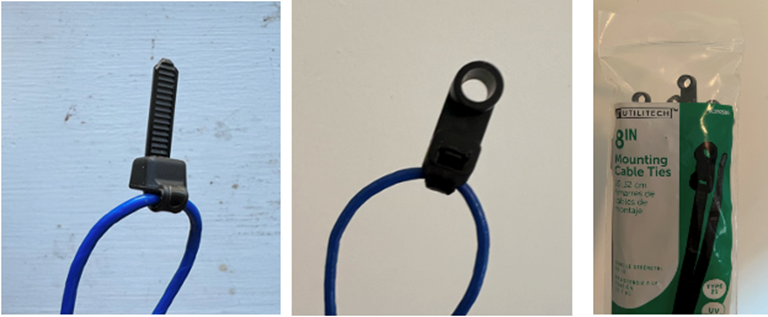

Cable Zip Ties

1. Unwind the cable, remove any kinks and stretch it out to its full length.
2. Bring the two ends together and find the midway point of the cable. Mark it with a Sharpie.
3. Take a large cable zip tie and affix it to the center point, pulling it tightly so it will not slide. You can also use the cable zip ties like this: https://www.lowes.com/pd/Utilitech-30-Pack-8-in-Cable-Ties/50005768
4. If using a standard cable tie, trim-off all but about an inch of the excess. Trim the sharp edges.
5. To wind tangle-free, loop the cable over your thumb and wind the cable around your four fingers.
6. Use the magnetic clasps to hold coil together. Place in kit under the strap.
7. To release, hold the tab made by the cable tie, remove the clasps and let the cable unwind on its own.
8. Shake the cable and run a finger between the cables to separate them.

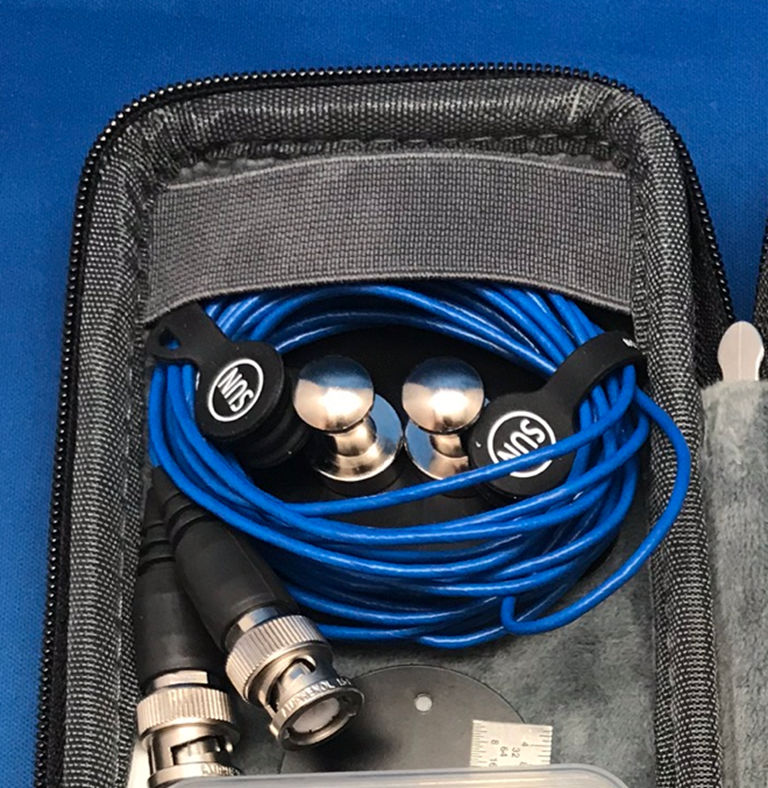

Cable in case

ハンマーケーブル管理

ハンマーケーブルの故障事故が増加し始めています。ハンマーケーブル用のケーブルリールを何十種類も試しました。ケーブルは非常に硬く、メモリーが大きいため、絡まりやすく、巻きにくいです。ケーブルを慎重にほどいて引っ張らないと、ケーブルが故障する可能性があります。繊細な加速度計ケーブルほど頻繁ではありませんが、懸念されるほど頻繁です。MLI が使用する Cord-A-Way リールは調達が難しく、耐久性があまりなく (詰まりや破損が適切に使用されません)、引っ掛かるケーブルの中間点に大きなストレスがかかります。さまざまなデザインを 3D プリントしてみましたが、成功しませんでした。

コードアウェイ

3Dプリントケーブルリール

ケーブルは硬すぎて、もつれを防ぐために加速度計ケーブルのように、8の字、オーバーおよびアンダーテクニックを実行することはできません。ケーブルを手に巻くだけでは、うまくほどけません。私たちは、巻く前にケーブルの長さを半分に折りたたむ技術を以前のトレーニングで示しました。コイルの各巻を中間ループの前に置くように注意すればうまくいきますが、それを習得するのは難しいことが証明されています。私たちはより良い解決策を見つけました。

ケーブル結束バンド

1. ケーブルをほどき、よじれを取り除き、全長まで伸ばします。
2. 両端を合わせて、ケーブルの中間点を見つけます。シャーピーで印を付けます。
3. 大きなケーブル結束バンドを中心点に固定し、滑らないようにしっかりと引っ張ります。ケーブル結束バンドは次のように使用することもできます https://www.lowes.com/pd/Utilitech-30-Pack-8-in-Cable-Ties/50005768
4. 標準のケーブルタイを使用する場合は、余分な部分を約 1 インチ以外はすべて切り取ります。鋭いエッジをトリミングします。
5. 絡まらないように巻くには、ケーブルを親指に巻き付け、ケーブルを 4 本の指に巻き付けます。
6. 磁気クラスプを使用してコイルを固定します。ストラップの下にキットに入れます。
7. 解放するには、ケーブルタイでできたタブを持ち、留め金を外して、ケーブルを自然にほどきます。
8. ケーブルを振って、ケーブルの間に指を通してケーブルを離します。

万が一のケーブル

Hammer Kabelmanagement

Wir sehen immer mehr Fälle von Ausfällen von Hammerkabeln. Wir haben Dutzende von Kabeltrommeln für das Hammerkabel ausprobiert. Das Kabel ist sehr steif und verfügt über einen beträchtlichen Speicher, wodurch es sehr anfällig für Verwicklungen und Schwierigkeiten beim Aufwickeln ist. Wenn das Kabel nicht vorsichtig entwirrt und gezogen wird, kann dies zum Versagen des Kabels führen. Nicht so oft wie das empfindliche Kabel des Beschleunigungssensors, aber oft genug, um Anlass zur Sorge zu geben. Die von MLI verwendete Cord-A-Way-Trommel ist schwer zu beschaffen, nicht sehr langlebig (Staus und Brüche werden nicht richtig verwendet) und belastet den Mittelpunkt des Kabels, wo es sich einhakt, stark. Wir haben versucht, verschiedene Designs in 3D zu drucken, ohne Erfolg.

Cordaway

3D-gedruckte Kabeltrommel

Das Kabel ist zu steif, um die Achter-, Über- und Unter-Technik auszuführen, wie beim Beschleunigungssensorkabel, um ein Verheddern zu verhindern. Wenn Sie das Kabel einfach um Ihre Hand wickeln, lässt sich das Kabel nicht richtig abwickeln. Wir haben in unserer vorherigen Schulung die Technik gezeigt, die Kabellänge vor dem Aufwickeln in zwei Hälften zu falten. Das funktioniert, wenn man darauf achtet, jeden Wind der Spule vor der Halbschleife zu halten, aber das hat sich als schwierig erwiesen. Wir haben eine bessere Lösung gefunden.

Kabelbinder

1. Wickeln Sie das Kabel ab, entfernen Sie alle Knicke und dehnen Sie es auf seine volle Länge.
2. Bringen Sie die beiden Enden zusammen und suchen Sie den Mittelpunkt des Kabels. Markiere es mit einem Sharpie.
3. Nehmen Sie einen großen Kabelbinder und befestigen Sie ihn am Mittelpunkt und ziehen Sie ihn fest, damit er nicht verrutscht. Du kannst die Kabelbinder auch so verwenden: https://www.lowes.com/pd/Utilitech-30-Pack-8-in-Cable-Ties/50005768
4. Wenn Sie einen Standard-Kabelbinder verwenden, schneiden Sie den Überschuss bis auf etwa einen Zentimeter ab. Schneiden Sie die scharfen Kanten ab.
5. Um sich nicht zu verheddern, schlingen Sie das Kabel über Ihren Daumen und wickeln Sie das Kabel um Ihre vier Finger.
6. Verwenden Sie die Magnetverschlüsse, um die Spule zusammenzuhalten. Legen Sie das Kit unter den Gurt.
7. Halten Sie zum Lösen die Lasche des Kabelbinders fest, entfernen Sie die Verschlüsse und lassen Sie das Kabel von selbst abwickeln.
8. Schütteln Sie das Kabel und fahren Sie mit einem Finger zwischen die Kabel, um sie zu trennen.

Kabel im Koffer
