Calculating Endmill Stickout without Measuring

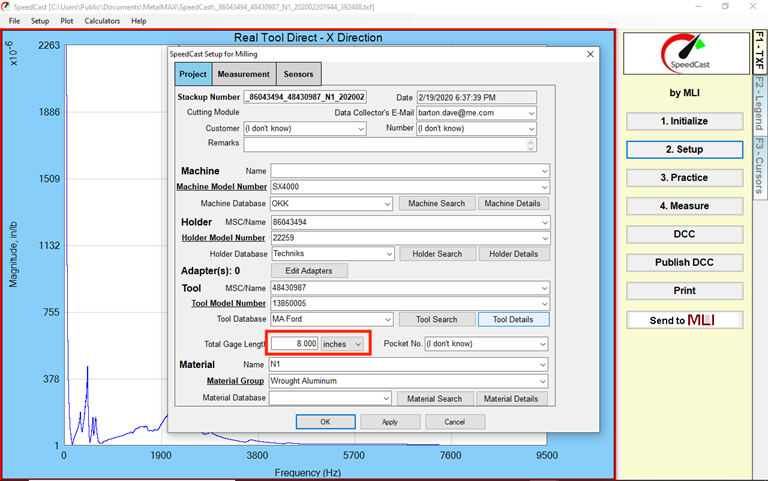

If the toolholder selected has a gage length value in the database and you can get the tool assembly's overall length offset from the operator, you can skip measuring the endmill stickout. In this example the toolholder had an 8" gage length and it shows in the Total Gage Length field.

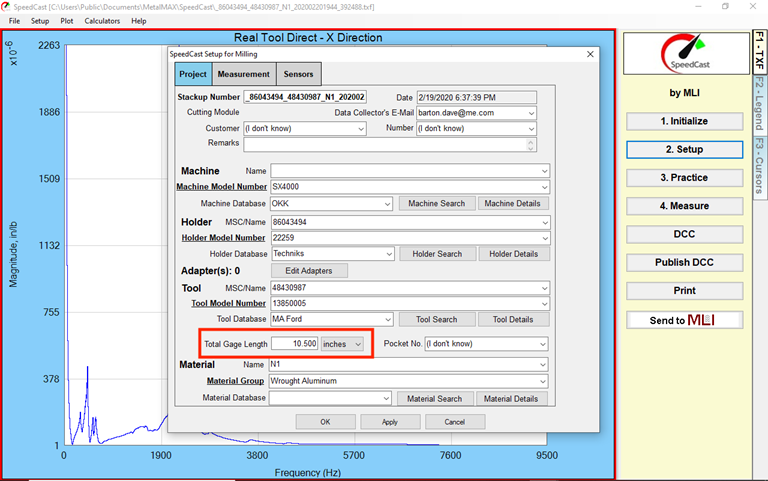

The tool length offset is 10.5" so we enter that in the same field.

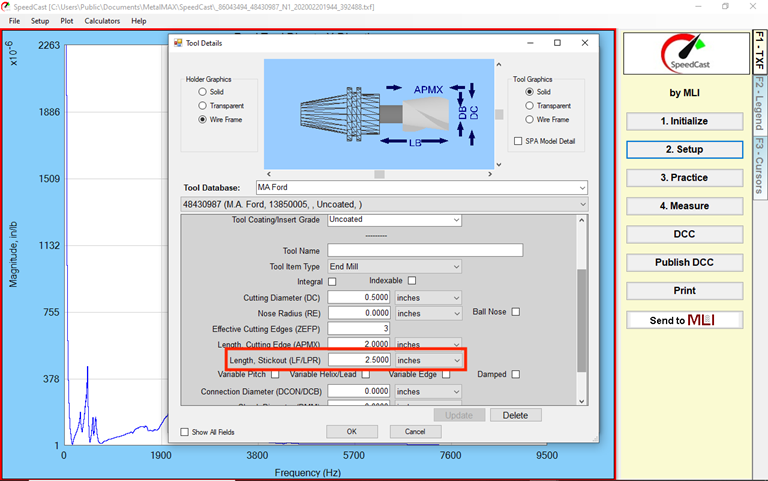

This will automatically change the Stickout in the Tool Details file to 2.5".

測定せずにエンドミルの突き出しを計算する

選択したツールホルダーのデータベースにゲージ長の値があり、オペレータから工具アセンブリの全長オフセットを取得できる場合は、エンドミルの突き出しの測定をスキップできます。この例では、ツールホルダーのゲージ長は 8 インチで、[ゲージの合計長] フィールドに表示されます。

工具長オフセットは 10.5 インチなので、同じフィールドに入力します。

これにより、ツール詳細ファイルのスティックアウトが自動的に 2.5 インチに変更されます。

Berechnung des Schaftfräser-Stickouts ohne Messung

Wenn der ausgewählte Werkzeughalter über einen Messlängenwert in der Datenbank verfügt und Sie den Gesamtlängenversatz der Werkzeugbaugruppe vom Bediener abrufen können, können Sie das Messen des Schaftfräser-Stickouts überspringen. In diesem Beispiel hatte der Werkzeughalter eine Messlänge von 8 Zoll, die im Feld Gesamtmesslänge angezeigt wird.

Der Werkzeuglängenversatz beträgt 10,5 Zoll, also geben wir ihn in das gleiche Feld ein.

Dadurch wird der Stickout in der Datei mit den Werkzeugdetails automatisch auf 2,5" geändert.
